一、概述

隨著電力電子技術的發展，交流變頻調速系統也正在突飛猛進地發展。為了適應市場的需要，生產廠調研和收集國內外有關資料的基礎上，研制了YTSP系列變頻調速三相異步電動機。電機各項性能指標同國外20世紀80年代水平相當，其基本技術條件符合IEC34-1和GB755****和國家標準的規定。電動機噪聲低，振動小，調速范圍廣，外觀新穎。

YTSP系列變頻調速三相異步電動機是為配合國內外各類高性能的IGBT脈寬調制變頻器而特殊設計的使用時一般不需配用外接濾波器。

該電動機集國內外同類產品之優點，采用計算機輔助設計技術進行設計。為了使電動機能適應PWM變頻電源供電的狀況，在設計上，對定子、轉子槽形和定子繞組分布形式作了特殊的考慮，以期獲得一個較為合適的電感值，來抑制和減小時間諧波和由其引起的一系列電動機空間諧波所產生的不良影響。電動機的電磁負載設計也考慮了一定的裕度，這樣，即能保證電動機在高頻時的過載能力，又能在低頻運行時仍能保持恒轉矩輸出。

電動機絕緣結構的設計，考慮了采用IGBT的PEM變頻器的高斬波頻率的影響。尤其是匝間絕緣，為了能夠承受由高電壓上升率在線圈匝間反復拖加的陡度極大的沖擊電壓所導致的嚴酷考驗，采用了特殊措施予以加強。電動機的匝間耐壓試驗值遠超過了JB/Z346—1989對交流電機的規定。

在結構設計方面，YTSP系列的安裝尺寸與Y系列同，以便用戶的配套和選用。電動機采用了獨特的冷卻結構，使用單獨的軸流風機強迫通風。保證了電動機在低速恒轉矩長期遠行時溫升不超過允許值。

電動機出廠試驗時均采用變頻器電源供電，符合實際使用工況。

電動機（IC416冷卻）可使用于各種需要調速的傳動裝置中。廣泛應用于輕工、紡織、化工、冶金、機床等行業，配合高精度的傳感器，可實現高精度閉環運行。

電動機的絕緣等級為F級，絕緣結構對變頻器輸出高載波頻率電壓的適應能力強。

電動機的調速范圍，在開環υ/?控制的條件下，3～50Hz為恒轉矩調速，50～100Hz為恒功率調速；在矢量控制的條件下，調速范圍還可以擴大。

電動機的過載能力，能承受額定轉矩的160％過載，歷時1min。

電動機的低速性能好，低速時轉矩平滑，無爬行現象。

電動機的接線方式，250mm及以下為Y聯結，280mm及以上為△聯結。

使用條件海拔為≦1000m；環境溫度為≦40℃；相對濕度為≦90％；工作制為連續工作（S1）；額定電壓為380V，額定頻率為50Hz，也可根據用戶要求確定額定點的電壓和頻率。

YTSP系列（IC416）電動機采用了獨特的冷卻結構，使用單獨的軸流風機強迫通風（為全封閉外表軸向冷卻）。也可按需要制成基他冷卻方式。

電動機的外殼防護等級為IP44，也可按用戶需要制成IP54。

電動機的安裝結構型式為IMB3、IMB7、IMB8、IMV5、IMV6、IMB5、IMV1、IMV3、IMB35、IMV15和IMV36等多種結構型式。

根據用戶要求可帶高分辨率的傳感器（光電編碼器、旋轉變壓器及測速發電機）。

根據用戶要求可帶電磁式制動器、齒輪減速機等附件。

YTSP系列（IC416）變頻調速三相異步電動機技術數據（H90～355mm）

型號	標稱功率 /kW	額定電流 /A	額定轉矩 /N·m	**大轉矩	轉差率（％）	重量/kg
型號	標稱功率 /kW	額定電流 /A	額定轉矩 /N·m	額定轉矩	轉差率（％）	重量/kg
YTSP90S-4 YTSP90L-4 YTSP100L1-4	1.1 1.5 2.2	3.0 4.0 5.2	7.0 9.5 14.0	2.5	5.5 5.5 4.2	17 27 33
YTSP100L2-4	3	7.2	19.0	2.5	4.2	37
YTSP112M-4	4	9.5	25.4	2.5	4.2	44
YTSP132S-4 YTSP132M-4	5.5 7.5	12 15.5	35.0 47.7	2.5	2.8 2.8	80 97
YTSP160M-4 YTSP160L-4	11 15	22 29	70.0 95.5	2.5	2.2 2.2	125 140
YTSP180M-4 YTSP180L-4	18.5 22	36.8 43.7	117.1 140.0	2.5	1.8 1.8	210 250
YTSP200L-4	30	58	190.9	2.5	1.5	300
YTSP225S-4 YTSP225M-4	37 45	70 84	235.5 286.4	2.5	1.4 1.4	360 400
YTSP250M-4	55	105	350.1	2.5	1.4	480
YTSP280S-4 YTSP280M-4	75 90	136 162	477.4 572.9	2.5	1.1 1.1	565 680
YTSP315S-4 YTSP315M1-4	110 132	200 235	700.2 840.3	2.5	1.0 1.0	870 1025
YTSP315M2-4 YTSP315L-4	160 200	285 360	1018.5 1273.3	2.5	1.0 1.0	1095 1160
YTSP90S-6 YTSP90L-6	0.75 1.1	2.5 3.5	7.1 10.5	2.5	6.5 6.5	17 27
YTSP100L-6	1.5	4.4	14.3	2.5	5.3	37
YTSP112M-6	2.2	6.1	21.0	2.5	5.1	44
YTSP132S-6 YTSP132M1-6 YTSP132M2-6	3 4 5.5	7.5 9.5 12.8	28.6 38.2 52.5	2.5	3.2 3.2 3.2	80 92 97
YTSP160M-6 YTSP160L-6	7.5 11	18 26	71.6 105.0	2.5	2.6 2.6	125 140
YTSP180L-6	15	34	143.0	2.5	2.0	250
YTSP200L1-6 YTSP200L2-6	18.5 22	38 45	176.0 210.0	2.5	1.6 1.6	300 320
YTSP225M-6 YTSP250M-6	30 37	60 72	286.0 353.0	2.5	1.5 1.5	400 480
YTSP280S-6 YTSP280M-6	45 55	85 104	429.0 525.0	2.5	1.0 1.0	565 680
YTSP315S-6 YTSP315M1-6 YTSP315M2-6 YTSP315L-6	75 90 110 132	140 168 205 245	716.1 859.4 1050.3 1260.0	2.5	0.9 0.9 0.9 0.9	870 1025 1095 1160
YTSP355M1-6 YTSP355M2-6	160 200	295 370	1528.0 1910.0	2.5	0.9 0.9	1600 1680
YTSP132S-8 YTSP132M-8	2.2 3	6.4 8.5	28.0 38.2	2.5	4.0 4.0	80 92
YTSP160M1-8 YTSP160M2-8 YTSP160L-8	4 5.5 7.5	10.8 14.5 19	50.9 70.0 95.5	2.5	3.5 3.5 3.5	110 125 140
YTSP180L-8	11	26	140.1	2.5	2.4	250
YTSP200L-8	15	35	191.0	2.5	1.9	300
YTSP225S-8 YTSP225M-8	18.5 22	39 47	235.6 280.1	2.5	1.6 1.6	360 400
YTSP250M-8	30	63	382.0	2.5	1.6	480
YTSP280S-8 YTSP280M-8	37 45	76 92	471.1 573.0	2.5	1.3 1.3	565 680
YTSP315S-8 YTSP315M1-8 YTSP315M2-8 YTSP315L-8	55 75 90 110	118 153 182 220	700.3 955.0 1146.0 1400.7	2.5	0.9 0.9 0.9 0.9	870 1025 1095 1165
YTSP355M1-8 YTSP355M2-8 YTSP355L-8	132 160 200	265 320 395	1680.8 2037.3 2546.7	2.5	0.9 0.9 0.9	1600 1680 1800

YTSP系列（IC416）配套冷卻風機及制動器數據

電動機中心高/mm		90	100	112	132	160	180	200	225	250	280	315	355
風機驅動電機輸出功率/W		60	60	60	60	40	230	230	230	230	370	450	250
風機電壓/V		380/3相
失電制動器	轉矩/（N·m）	15	30	40	80	150	200	300	450
	勵磁功率/W	60	80	110	130	150	150	200	200
	直流電壓/V	99	99	170	170	170	170	170	170

YTSP系列（IC416）電動機接線盒主要數據

接線盒分檔	中心高范圍	進線孔尺寸（引接電纜）
1	90	M27×1.5
2	100～132	M30×1.5
3	160～180	M48×2
4	200～225	M64×2
5	250～280	M64×2
6	315	M72×2
7	355	M72×2

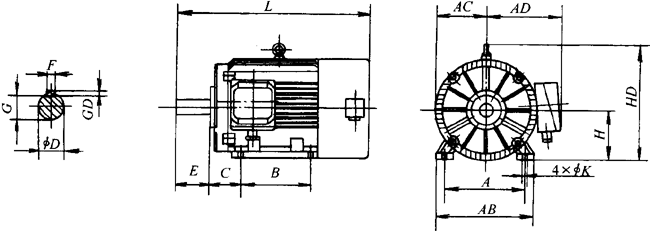

YTSP系列（IC416）外形尺寸圖（IMB3）

機座帶底腳，端蓋無凸緣（IMB3、IMB6、IMB7、IMB8、IMV5、IMV6）（單位：mm）

機座號	A	B	C	D	E	F×GD	G	K	AB	AC	AD	HD	L
90S	140	100	56	24	50	8×7	20	10	180	85	155	190	400
90L	140	125	56	24	50	8×7	20	10	180	85	155	190	430
100L	160	140	63	28	60	8×7	24	12	205	103	180	245	465
112M	190	140	70	28	60	8×7	24	12	245	115	190	265	490
132S	216	140	89	38	80	10×8	33	12	280	135	210	315	525
132M	216	178	89	38	80	10×8	33	12	280	135	210	315	575
160M	254	210	108	42	110	12×8	37	15	330	163	255	385	645
160L	254	254	108	42	110	12×8	37	15	330	163	255	385	690
180M	279	241	121	48	110	14×9	42.5	15	355	180	285	430	810
180L	279	279	121	48	110	14×9	42.5	15	355	180	285	430	850
200L	318	305	133	55	110	16×10	49	19	395	200	310	475	890
225S	356	286	149	60	140	18×11	53	19	435	225	345	530	930
225M	356	311	149	60	140	18×11	53	19	435	225	345	530	970
250M	406	349	168	65	140	18×11	58	24	490	248	385	575	1050
280S	457	368	190	75	140	20×12	67.5	24	550	280	410	660	1100
280M	457	419	190	75	140	20×12	67.5	24	550	280	410	660	1180
315S	508	406	216	80	170	22×14	71	28	635	320	530	770	1300
315M	508	457	216	80	170	22×14	71	28	635	320	530	770	1350
315L	508	508	216	80	170	22×14	71	28	635	320	530	770	1450
355M	610	560	254	95	170	22×14	86	28	730	355	355	1010	1650
355L	610	630	254	95	170	22×14	86	28	730	355	355	1010	1750

注：L為不帶傳感器、制動器等附件的尺寸；355機座號接線盒在機座上方。

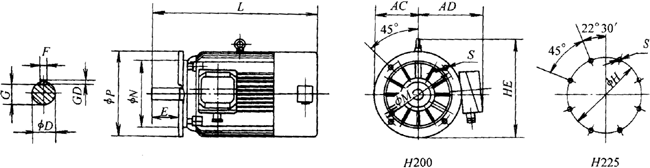

YTSP系列（IC416）外形尺寸圖（IMB5）

機座無底腳，端蓋帶凸緣（IMB5、IMV1、IMV3）（單位：mm）

機座號	D	E	F×GD	G	M	N	P	S	AC	AD	HE	L
90S	24	50	8×7	20	165	130	200	4×ф12	88	155	195	400
90L	24	50	8×7	20	165	130	200	4×ф12	88	155	195	430
100L	28	60	8×7	24	215	180	250	4×ф15	103	180	265	465
112M	28	60	8×7	24	215	180	250	4×ф15	115	190	265	490
132S	38	80	10×8	33	265	230	300	4×ф15	135	210	315	525
132M	38	80	10×8	33	265	230	300	4×ф15	135	210	315	575
160M	42	110	12×8	37	300	250	350	4×ф19	163	255	385	645
160L	42	110	12×8	37	300	250	350	4×ф19	163	255	385	690
180M	48	110	14×9	42.5	300	250	350	4×ф19	180	285	430	810
180L	48	110	14×9	42.5	300	250	350	4×ф19	180	285	430	850
200L	55	110	16×10	49	350	300	400	4×ф19	200	310	480	890
225S	60	140	18×11	53	400	350	450	8×ф19	225	345	535	930
225M	60	140	18×11	53	400	350	450	8×ф19	225	345	535	970
250M	65	140	18×11	58	500	450	550	8×ф19	248	385	620	1050
280S	75	140	20×12	67.5	500	450	550	8×ф19	280	410	665	1100
280M	75	140	20×12	67.5	500	450	550	8×ф19	280	410	665	1180

注：L不帶傳感器、制動器等附件的尺寸。

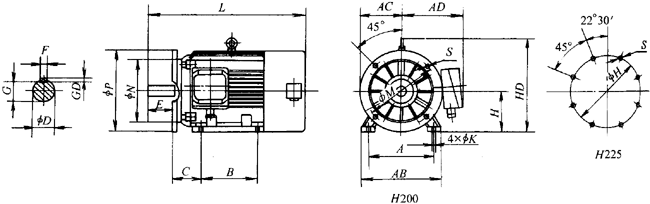

YTSP系列（IC416）外形尺寸圖（IMB35）

機座帶底腳，端蓋帶凸緣（IMB35、IMV15、IMV36）（單位：mm）

機座號	A	B	C	D	E	F×GD	G	K	M	N	P	S	AB	AC	AD	HD	L
90S	140	100	56	24	50	8×7	20	10	165	130	200	4×ф12	180	88	155	190	400
90L	140	125	56	24	50	8×7	20	10	165	130	200	4×ф12	180	88	155	190	430
100L	160	140	63	28	60	8×7	24	12	215	180	250	4×ф15	205	103	180	245	465
112M	190	140	70	28	60	8×7	24	12	215	180	250	4×ф15	245	115	190	265	490
132S	216	140	89	38	80	10×8	33	12	265	230	300	4×ф15	280	135	210	315	525
132M	216	178	89	38	80	10×8	33	12	265	230	300	4×ф15	280	135	210	315	575
160M	254	210	108	42	110	12×8	37	15	300	250	350	4×ф19	330	163	255	385	645
160L	254	254	108	42	110	12×8	37	15	300	250	350	4×ф19	330	163	255	385	690
180M	279	241	121	48	110	14×9	42.5	15	300	250	350	4×ф19	355	180	285	430	810
180L	279	279	121	48	110	14×9	42.5	15	300	250	350	4×ф19	355	180	285	430	850
200L	318	305	133	55	110	16×10	49	19	350	300	400	4×ф19	395	200	310	475	890
225S	356	286	149	60	140	18×11	53	19	400	350	450	8×ф19	435	225	345	530	930
225M	356	311	149	60	140	18×11	53	19	400	350	450	8×ф19	435	225	345	530	970
250M	406	349	168	65	140	18×11	58	24	400	450	550	8×ф19	490	248	385	575	1050
280S	457	368	190	75	140	20×12	67.5	24	500	450	550	8×ф19	550	280	410	660	1100
280M	457	419	190	75	140	20×12	67.5	24	500	450	550	8×ф19	550	280	410	660	1180
315S	508	406	216	80	170	22×14	71	28	600	550	660	8×ф24	635	320	530	770	1300
315M	508	457	216	80	170	22×14	71	28	600	550	660	8×ф24	635	320	530	770	1350
315L	508	508	216	80	170	22×14	71	28	600	550	660	8×ф24	635	320	530	770	1450
355M	610	560	254	95	170	25×14	86	28	740	680	800	8×ф24	730	355	355	1010	1650
355L	610	630	254	95	170	25×14	86	28	740	680	80	8×ф24	730	355	355	1010	1750

注：L為不帶傳感器、制動器等附件的尺寸；355機座號接線盒在機座上方。
